弊社の受託測定サービスは、お客様の多様なニーズにお応えするため、寸法測定からCADデータを用いた形状評価、形状測定機・表面粗さ測定機を用いた測定評価まで、様々な評価方法に幅広く対応させていただきます。
以下に弊社が所有している測定機をご紹介します。
CNC三次元測定機
CNC三次元測定機
Crysta-Apex C7106
スペック
| 測定範囲 | X軸 | 705mm | |
|---|---|---|---|
| Y軸 | 1,005mm | ||
| Z軸 | 605mm | ||
| 最小表示量 | 0.0001mm(0.1μm) | ||
| 測定物 | 最大高さ | 800mm | |
| 最大質量 | 1,000kg | ||
| 機械の質量 | 1,951kg | ||
| 本体精度 | 最大許容指示誤差 | 1.7+4L/1,000 | (L=任意測定長さ) |
| 最大許容プロービング誤差 | 1.7μm | ||
| 使用プローブ：SP25M | 最大許容スキャニング誤差 | 2.3μm | |
特別機能
測定端子（プローブ）が形状に沿って動き、スキャニングを行います。
作図より得られた情報（各種要素）は、CADデータと同様の解析および比較が可能。
製品形状の条件に合わせたプローブを選択することにより、測定の自由度、精度が向上します。
いつでもベストな測定環境（20℃）を保証。

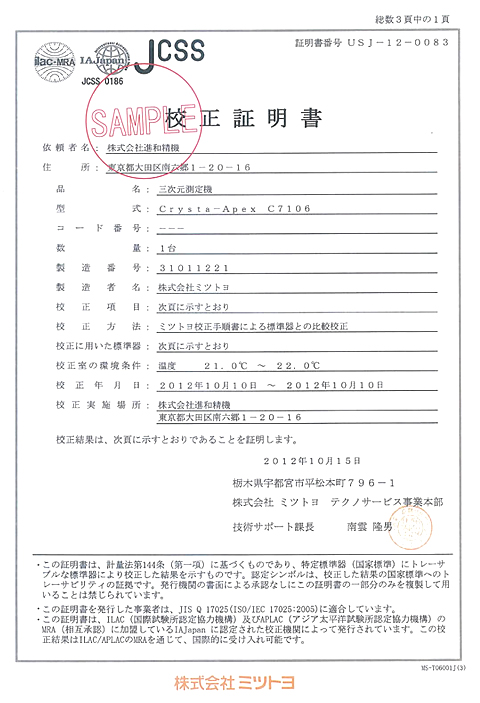

JCSS ILAC MRA基準の校正
JCSSの標章が付いた校正証明書は、計測機が国家標準とトレーサビリティーが確保されていることの証となります。
また、ILAC MRA付きのJCSS認定シンボル付校正証明書は、ILAC加盟国で通用します。
例えば、米国の企業と取引をする際に、米国のISO17025校正を実施する必要がないため、円滑な貿易や国際取引が可能になります。
ILAC MRAは、試験所・校正機関認定に関する国際的な相互承認です。
ILAC MRA付きのJCSS認定シンボル付校正証明書は、国際取引をする際に再校正の必要はありません。
※クリックすると画像が拡大します。
JCSS ILAC MRA の校正証明書のご要望がございましたら、有効期限付きのコピーをお客様のお名前宛に発行させていただきます。
※別途、費用が発生いたします。

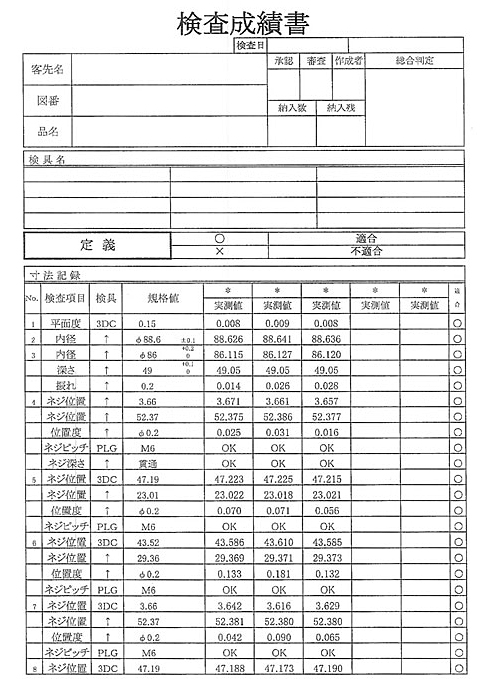

検査結果出力

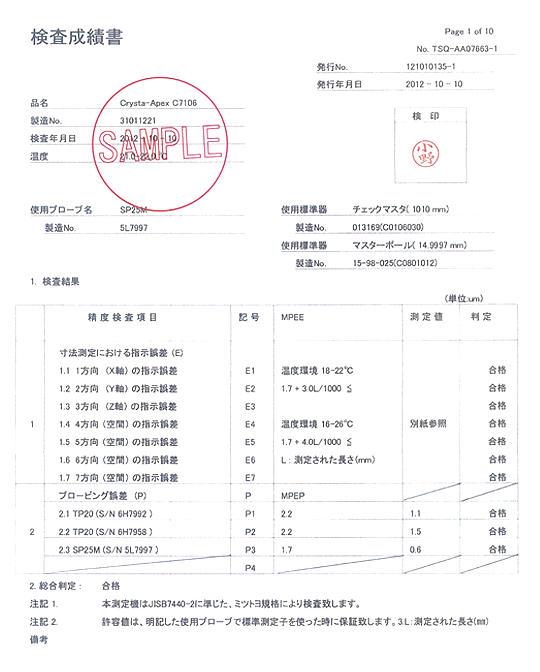

弊社の検査成績書のフォーマットです。
※お客様ご指定の検査フォーマットに入力も可能（Excel,Word形式、図面書き込み）。

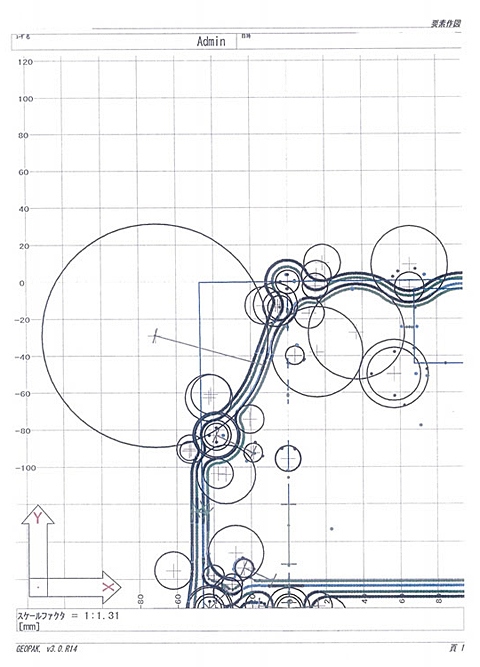

倣いプローブを用いることで形状をスキャニングし、作図を行います。
この作図は、CADデータと同様の解析を行うことが可能です。

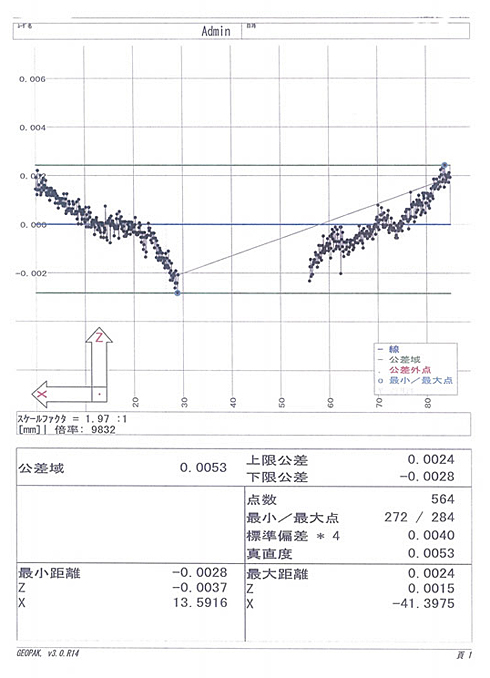

直線の歪みを図にて確認できます。

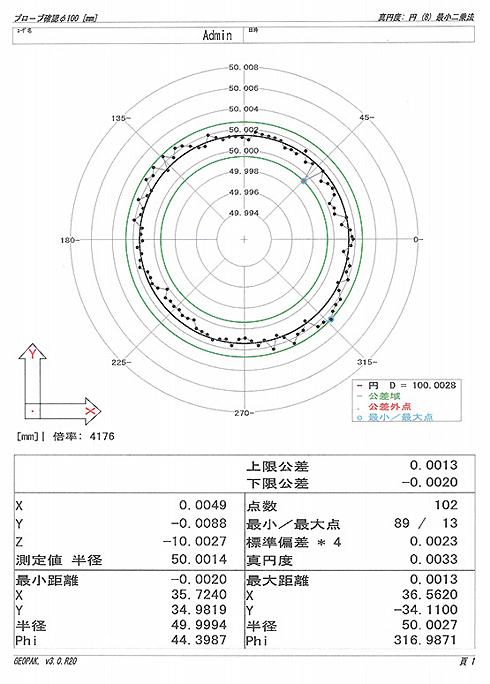

真円の歪みを図にて確認できます。

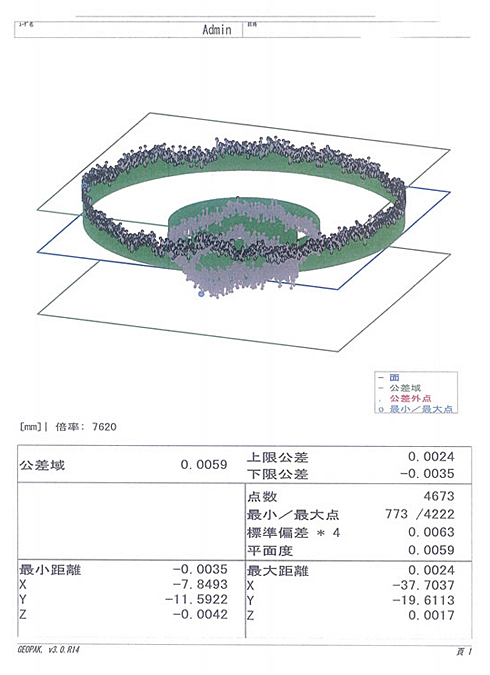

平面の歪みを図にて確認できます。

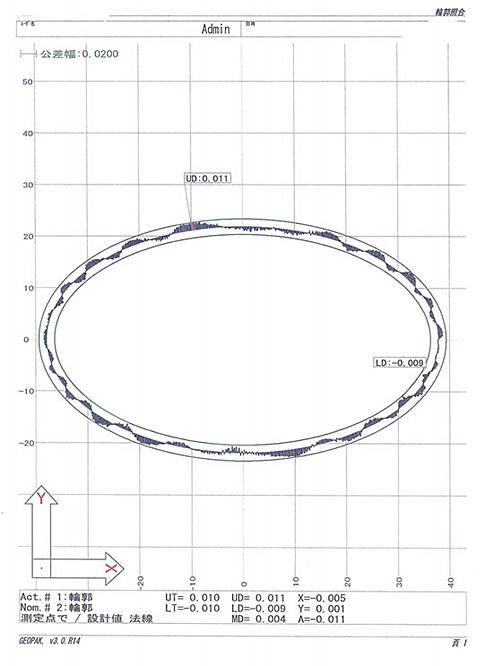

指示された輪郭と実際の輪郭との差異を図で確認できます。
※クリックすると画像が拡大します。
形状粗さ測定機
表面粗さ測定と輪郭形状測定のハイブリッド測定機
FORMTRACER SV-C3100S4
スペック
表面粗さ測定| 測定範囲 | X軸(送り装置) | 100mm | |
|---|---|---|---|
| Z1軸(検出部) | 800μm/80μm/8μm | ||
| 真直精度 | (0.05+0.001L)μm | (L=駆動長さ) | |
| 分解能力 | Z1軸(検出部) | 0.01μm/0.001μm/0.0001μm | |
| パラメータ | JIS ’ 82/’ 94/’ 01/、ISO、ANSI、DIN、VDAなど 各国の表面粗さ規格に対応しています。 |
||
| 測定範囲 | X軸(送り装置) | 100mm | |
|---|---|---|---|
| Z1軸(検出部) | ±25mm | ||
| 真直精度 | 0.8μm/100mm | ||
| 指示精度 | X軸(送り装置) | ±(1+0.01L)μm | (L=駆動長さ) |
| Z1軸(検出部) | ±(2+[4H]/100)μm | (H=水平位置からの測定高さ） | |
| 分解能力 | X軸(送り装置) | 0.05μm | |
| Z1軸(検出部) | 0.2μm | ||
| Z2軸(コラム) | 1μm | ||

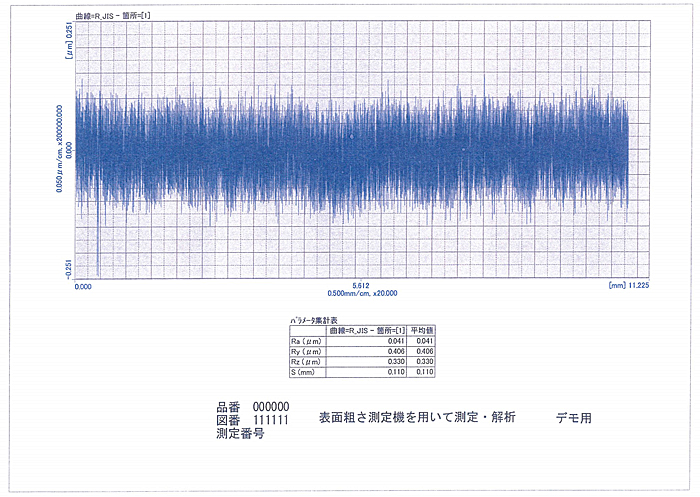

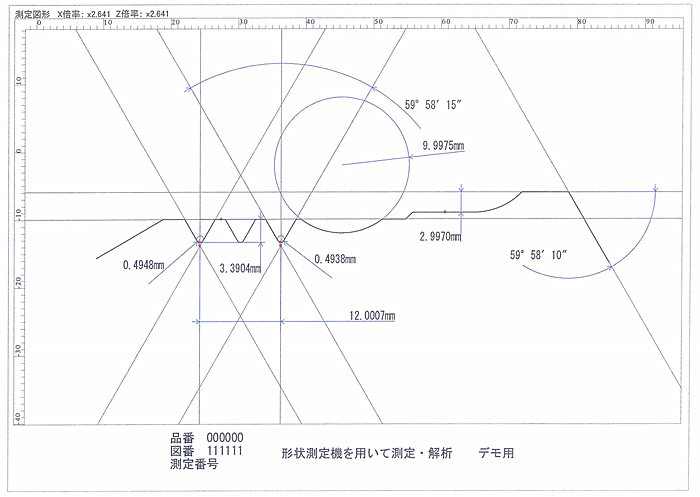

検査結果出力
※クリックすると画像が拡大します。
